FSB型耐腐蝕氟塑料離心泵

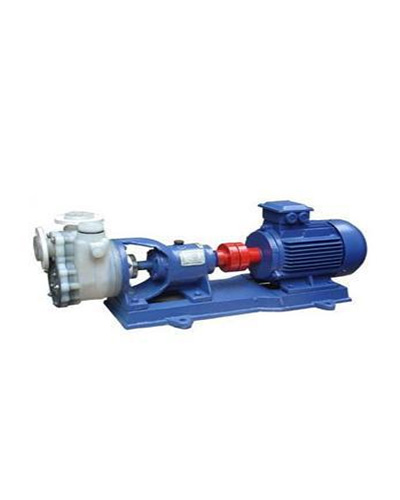

FSB型耐腐蝕氟塑料離心泵

一、FSB型耐腐蝕氟塑料離心泵概述:


  FSB型氟塑料合金離心泵按國際標準規劃,泵體選用金屬外殼內襯聚全氟乙丙烯(F46),泵蓋、葉輪和軸套均用金屬嵌件外包氟塑料全體燒結壓制成型,軸封選用外裝式波紋管機械密封,靜環選用99%氧化鋁陶瓷或氮化硅,動環選用四氟填充資料,耐腐耐磨,適用于運送任何濃度的硫酸、鹽酸、醋酸、氫氟酸、硝酸、王水、強堿、強氧化劑、有機溶劑、還原劑等嚴苛條件的強腐蝕性介質,是現在世界上強耐腐蝕配備之一。

  產品悉數選用計算機規劃和優化處理,公司具有雄厚的技能力量、豐厚的出產經歷和完善的檢測手段,然后確保產品質量的安穩牢靠。

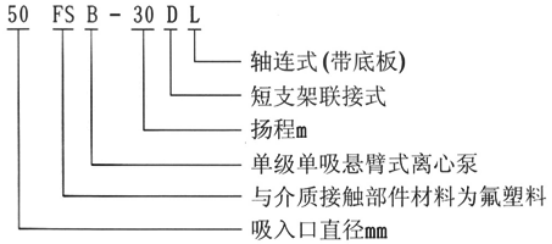

二、FSB型耐腐蝕氟塑料離心泵類型含義:

FSB型耐腐蝕氟塑料離心泵



三、FSB型耐腐蝕氟塑料離心泵技能參數:


  流量:3.6~100m3/h;

  揚程:15~55m;

  轉速:2900r/min;

  功率:1.5~18.5KW;

  進口直徑:25~100mm;

  適用溫度:-20℃~120℃。


四、FSB型耐腐蝕氟塑料離心泵規劃特色:


  FSB和FSB-D氟塑料合金離心泵過流部件悉數選用氟塑料合金制作,結構緊湊、操作簡略、價格低廉,兩種類型的泵殼、葉輪、機封等均可交換運用深受廣闊用戶的歡迎。



五、FSB型耐腐蝕氟塑料離心泵機械密封:


  FSB和FSB-D氟塑料合金離心泵選用現在為先進的外裝式四氟波紋管機械密封,其特色是能補償泵軸的徑向跳動,單端面密封外裝式、易裝卸、作業狀況直觀、耐腐耐磨密封功能好、具有多層維護,延長了機封運用壽命;關于運送含雜質顆粒腐蝕性介質時,可配用無冷卻水單端面硬對硬(碳化硅對碳化硅)機械密封,強堿與氫氟酸等特別腐蝕性介質配用無壓燒結碳化硅密封;用戶選型時需考慮到介質中的固體含量及介質特別腐蝕性。

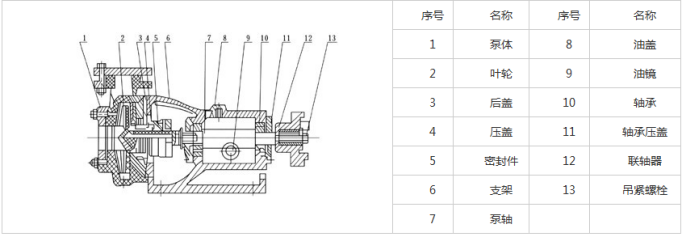

六、FSB型耐腐蝕氟塑料離心泵結構圖:

FSB型耐腐蝕氟塑料離心泵


七、FSB型耐腐蝕氟塑料離心泵結構說明:


  1、泵體:左右兩頭銜接部分內埋鋼質法蘭圈各一只模壓塑料合金制成。

  2、后蓋右邊一側內埋一只不銹鋼板(1Crl8Ni9Ti)模壓塑料合金而成。

  3、葉輪:選用接軸銜接辦法,金屬軸為優質鋼精加工后外包塑料合金模壓而成,使葉輪與金屬接軸牢固地結為一體,確保軸根與葉輪后部接受隨旋轉時的扭矩力,這樣介質浸濕部分為塑料合金。

  4、機械密封:選用WB2型、ST型不必冷卻水可調式端面密封技能,由碳化硅、高純度氧化鋁陶瓷、填充四氟、石墨等資料制成。


八、FSB型耐腐蝕氟塑料離心泵產品用處:


  FSB型氟塑料合金離心泵具有結構緊湊合理、耐強腐蝕、密封功能緊密牢靠、作業安穩、噪聲低、機械強度高、不老化、無毒素分化、修理便利、流道潤滑、效率高,節約能源等長處。根絕跑、冒、滴、漏,廣泛應用于化工、制酸、制堿、鍛煉、稀土、農藥、染料、醫藥、造紙、電鍍、電解、酸洗、無線電、化成箔、科研機構、國防工業等職業。


九、FSB型耐腐蝕氟塑料離心泵運用說明:


  一、起動與泊車:

  1、往水泵內注足液體(引液)。

  2、檢查支架油室的油位是否在規則范圍內。

  3、檢查電動機作業方向,檢查泵的放置符號。

  4、封閉出口閥門及壓力表旋塞。

  5、發動電機,翻開壓力表旋塞,漸漸翻開出口閥門。當壓力表指針指到需求的方位時,中止出水閥門大小的調整。

  6、需求泊車時,首要封閉出水閥,再堵截電源。



十、FSB型耐腐蝕氟塑料離心泵拆裝與裝置:


  二、泵的拆開:

  1.泵與電機聯接用爪型聯軸器銜接,拆開時先松掉支架與底座的4只銜接螺栓。使泵與電機脫開。

  2.松開泵體后蓋的銜接螺栓。用木柄輕擊泵體脫開。

  3.松開葉輪軸與泵軸莫氏錐度銜接在連軸器中的吊緊螺栓。

  4.松開機械密封動!不固定螺釘,用木錘輕擊連軸器中心吊緊螺栓,葉輪軸與泵軸莫氏錐度松開后拉出葉輪、后蓋、密封件動環。松開后蓋上壓蓋螺釘。取出靜壞。

  5.松開泵軸左右壓蓋螺釘。取出泵軸、軸承、清洗支架油室。

  三、裝置:

  按拆開的相反次序?qū)⒚芊饧迎h(huán)、靜環、后蓋、壓蓋、葉輪、泵體等裝上緊定螺栓。

  FSB型氟塑料合金離心泵運用注意事項:

  四、裝置及注意事項:

  1.在裝置前應對泵和電機進行檢査,各部分應完好無缺,泵內無雜物。

  2.將本泵放置水平方位上接上進、出管和接通電源。最后用手盤動聯軸器。檢査有無碰擦現象。轉動輕松均勻則裝置完畢。

  3.塑料合金離心泵鋼度較金屬差,故管路分量不能直接壓在泵體上,迸、出口管路應另加支架接受。揚程高的泵在出口還應裝置逆止閥。以防俄然停機的水錘破壞。

  4.所有接合處有必要堅持密封。以防漏氣、液影響泵的作業功能。

  5.作業過程中如發現撅動或不正常聲音時。應立即泊車檢査原因。故降掃除后才干作業。

  五、起動與泊車:

  1.往水泵內注足液體(引液)。

  2.檜査支架油室的油位是否在規則范圍內。

  3.檢査電動機作業方向。調看泵的旋轉符號。

  4.封閉出口閥門及壓力表旋塞。

  5.發動電機。翻開壓力表旋塞。漸漸翻開出口閥門,當壓

  6.重要泊車時,首要封閉出水閥,再堵截電源。

  力表指針指到需求的方位時。中止出水閥門大小的調整。
