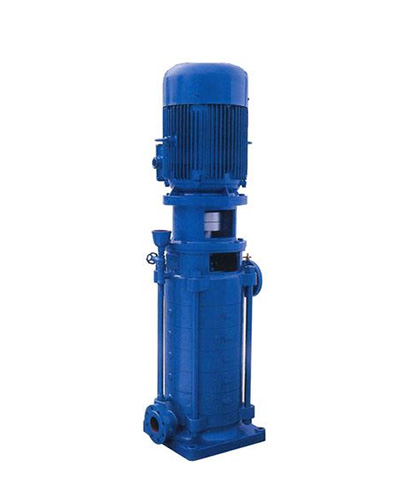

一、DL型立式多級離心泵概述:
DL型立式多級離心泵是我公司依據我國對高層修建給排水及國家消防局GB6245-98標準開發的新產品。該型泵由于選用了高效節能的優異水力模型,因此具有效率高,功用規劃廣等利益,更好地滿意了用戶的運用要求。其他,本型泵在結構上選用了立式、分段方法,且作業安全、平穩、壽命長、占地面積小、安全修補便當。DL立式多級離心泵是選用國家舉薦運用的高效節能產品IS型泵的水力模型,為立式多級多節段式結構。螺桿把進水段、中段、出水段夾緊聯成一體。水泵每一級裝一個葉輪、一個導水葉。軸向力選用水力平衡法處理,剩下軸向力由球軸軸承接受,用油脂光滑。軸封選用軟填料或機械密封。產品履行JB/T2727-93《立式多級離心泵型式與基本參數》標準,首要供吸送稀釋的、清潔的、不腐蝕的、不爆炸的清水及物理化學性質類似水的不含固體顆?;蚶w維的液體。本司產品全部選用計算機規劃和優化處理,公司具有雄厚的技術力量、豐厚的出產經歷和完善的檢測方法,然后確保產品質量的安穩可靠。
二、DL型立式多級離心泵適用規劃:
廣泛應用于高層修建的消防、日子供水以及空調機組循環、冷卻水運送。
三、DL型立式多級離心泵產品特征:
1、水力模型先進:效率高,功用規劃廣。
2、結構新穎,作業可靠:取消了平衡鼓,其軸向力選用水力平衡,徹底處理了平衡鼓易銹蝕、易咬死、易磨損的問題,確保了作業更加可靠。
3、更少的作業、修補費用:選用優質機械密封,耐磨損、無泄漏、運用壽命長,毛病率低,具有更少的作業修補費用。
4、作業平穩,噪音低:選用低轉速電機,使泵作業平穩,噪音更低。
5、立式結構,占地面積小。
四、DL型立式多級離心泵技術參數:
流量:4.2-504m3/h;
揚程:24-240m;
功率:1.5-450kw;
轉速:1480r/min;
口徑:φ40-φ250;
溫度規劃:0-+90℃;
作業壓力:≤2.4Mpa。
五、DL型立式多級離心泵產品簡介:
DL、DLR型立式多級離心泵是西安南方泵業公司依據高層修建給水商場的實踐需求和國家消防局GB 6245《消防泵功用要求和試驗方法》標準而研制開發的多級泵新式產品。DL立式多級離心泵供運送不含鞏固顆粒及物理化學性質類似于水的介質之用。流量規劃為5~360m3/h,揚程規劃為22~300m,配套功率規劃為1.5~220KW,口徑規劃為φ40~φ200m。同一臺泵的出口可設1~5個出口,低轉速n=1450r/min。
六、DL型立式多級離心泵類型含義:
例如:80DL(DLR)×4
80-泵吸進口公稱直徑
DL-立式多級分段式離心泵
DLR-立式多級分段式熱水離心泵
4-泵級數
七、DL型立式多級離心泵運用條件:
1、運用的介質應類似水,運動粘度<150mm2/s,且無鞏固顆粒,無腐蝕性質;
2、DL立式多級離心泵運用的環境海拔高度<1000米,逾越期應在訂購進提出,以便本廠為您供給更為可靠的產品;
3、介質運用溫度-15℃~120℃;
4、最大系統作業壓力≤2.5MPa;
5、周圍環境溫度應低于40℃,相對濕度低于95%。
八、DL型立式多級離心泵產品特征:
DL型立式多級離心泵選用國內優異高效節能的水力模型,具有效率高,功用曲線峻峭,作業規劃廣,符合消防局的有關規則,滿意不同用戶的運用需求;DL立式多級離心泵選用立式分段式結構,具有作業平穩、噪音低、運用壽命長、占地面積少、設備保護便當?shù)壤妗?/span>
九、DL型立式多級離心泵首要用處:
DL型立式多級離心泵首要用于高層修建日子給水、消防恒壓供水、自動噴淋水、自動水幕供水等,也可應用于廠礦給排水、遠距離送水,各種設備配套運用以及各種出產工藝用水等。DL型立式多級離心泵介質運用溫度不逾越80℃,DLR型立式多級離心泵介質運用溫度不逾越120℃。

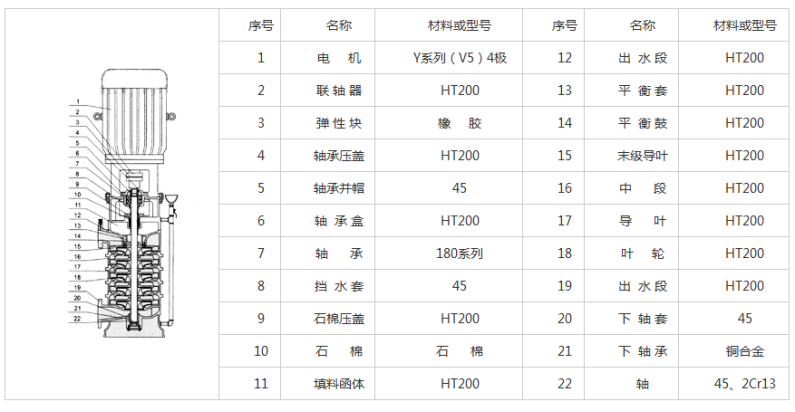

十、DL型立式多級離心泵結構圖:
十一、DL型立式多級離心泵結構闡明:
DL型立式多級離心泵由電機和泵兩部分組成,電機為Y型三相異步電機,泵和電機選用聯軸器銜接,全體為剛性銜接,使用時無需校對。泵由定子部分和轉子部分組成。泵定子部分由進水段、中段、導葉、出水段、填料函體等零件組成。為防止定子磨損,定子上裝有密封環、平衡套等,磨損后可用備件替換。轉子部分由軸、葉輪、平衡轂等組成。轉子下端為水光滑軸承,上部為角觸摸球軸承,DL立式多級離心泵的軸向力絕大部分由平衡鼓來承擔,其余小部分剩余軸向力幅角觸摸球軸承來接受。進水段和出水段和結合面用紙墊經過接緊到達密封。軸封選用填料或機械密封,用戶可依據需求挑選。
DL型立式多級離心泵旋轉方向從驅動端向下看為逆時針方向滾動;
1、DL立式多級離心泵結構緊湊,體積小,外形漂亮,占地面積小,節省修建費用;
2、DL立式多級離心泵的吸進口和出水口在同一中心線上,簡化管路的銜接;
3、依據實踐情況,DL立式多級離心泵的進出口可裝配成90°、180°、270°不同的方向;
4、依據實踐情況,DL型立式多級離心泵的出口可裝配成1~5個出口,以滿意同一臺泵上取得不同的揚程;
十二、DL型立式多級離心泵裝置闡明:
1.裝置前查看水泵和電機的無缺情況。
2.泵裝置方位應盡可能靠近水源處。
3.泵與底座裝置有兩種方法,一種是直接裝在水泥基礎上的剛性銜接,另一種是選用JGD型減振器裝置的柔性銜接,具體方法見裝置示意圖所示。
4.直接裝置可將泵安放在基礎上墊高30~40毫米(預備充填水泥漿之用),然后進行校對,并穿好地腳螺栓,充填水泥砂漿,經3~5天水泥干枯后,從頭校對,待水泥徹底干枯后,擰緊地腳螺栓的螺母。
5.裝置管路時,進、出水管路都應有各自的支承,不該使泵的法蘭接受過大的管路分量。
6. 泵用于有吸程場合,進水管端應裝有底閥,而且進出口管路不該有過多彎道,一起不得有漏水、漏氣現象存在。
7.在進口管路上好裝有過濾網,以防雜質進入葉輪內部。濾網的有效面積應是進水管面積的3~4倍,以確保液體的自在暢通。
8.為了保護和使用方便安全,在泵的進、出口管路上各裝置一只調理閥及在泵出口鄰近裝置一只壓力表,以確保泵在額外范圍內工作,確保泵的正常工作和使用壽命。
9.進口如需擴徑銜接,請選用偏疼異徑管道接頭。
十三、DL型立式多級離心泵起動與工作:
一、起動:
1、泵用于有吸程場合,即進口為負壓時,應先向進口管路中進行灌水排氣或用真空泵引水,使水充溢整個泵和進口管路,留意進口管路有必要密封,不得有漏氣現象存在。
2、封閉出口管上的閘閥及壓力計旋塞,以減小起動電流。
3、用手滾動轉子幾圈,使軸承光滑并查看泵內葉輪和密封環工作有無碰擦,如轉不動,不該起動,直至找出毛病原由于止。
4、試起動,電機轉向應和泵上的箭頭指向共同,翻開壓力計旋塞。
5、當轉子到達正常工作后,壓力計顯示出壓力時,逐步翻開出口閘閥,調理至所需工況。
二、工作:
1、泵在工作時,有必要留意調查儀表讀數,盡量使泵在銘牌規則的流量揚程鄰近作業,謹防大流量工作。
2、守時查看電機電流值不該超越額外電流;
3、泵的軸承溫度不得高于75℃,并不得超越外界溫度35℃。
4、泵在開端工作時應放松填料壓蓋,當脹大石墨或填料徹底脹大后再調整到適宜的程度。
5、易損件磨損過大應及時替換。
6、發現異?,F(xiàn)象,當即停機查看原因。
三、泊車:
1、封閉出水管路上的閘調,封閉真空表旋塞。
2、中止電機,然后封閉壓力計旋塞。
3、如有冬季塞冷時節,應將泵內液體放盡,避免凍裂。
4、長時間中止使用,應將泵拆開,清洗上油,妥善保管。
