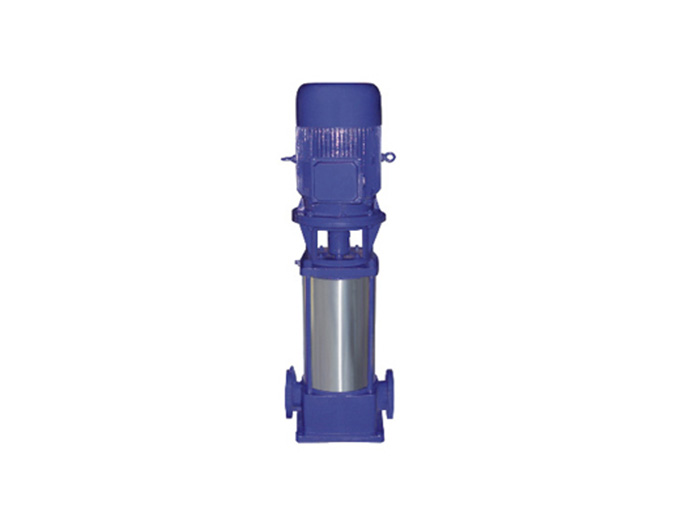

一、GDL多級管道離心泵描述:
GDL多級管道離心泵為新泵型,具有節能顯著,占地面積小,裝置方便、性能安穩等特色。外套選用1Cr18Ni9Ti優質不銹鋼軸封用耐磨機械密封,無泄漏,運用壽命長。以水力平衡解決軸向力,因此泵作業平穩,低噪音,裝置條件優于DL型泵,能夠簡潔裝置于任一段水平管路中心。完全能滿意高層建筑、深井礦等的給排水及消防設施需求,是廣闊冷熱水職業運送一般介質、理化性質類似水等液體的新泵型。
二、GDL多級管道離心泵運用規模:
GDL系列立式多級離心泵適用于高壓運轉體系中運送清水或物理化學性質的液體,如高層建筑給水、鍋爐給水、消防體系等運送或管道增壓之用。
GDL系列立式多級離心泵選用全體不銹鋼(ZG1Cr18Ni9Ti)材質制作,適用于化工、食物、釀制、制藥、紡織等職業。根據用戶的要求可定制不銹鋼306或316L材質。
三、GDL多級管道離心泵結構特色
GDL多級管道離心泵是我單位在國內外優異泵型之基礎上結合用戶的運用要求及消防有關規范,并根據JB/TQ6435-92規范設計制作的新一代產品。本型泵選用立式節段式外加不銹鋼殼體結構,使得泵的進出口坐落同一水平線上且口徑相同,能象閥門一樣裝置于管路之中,它一起集中了多級泵之高壓,立式泵之占地面積小及管道泵之裝置方便的長處,一起因為選用了優異的水力模型,所以還具有高效節能,運轉平穩等長處,且軸封選用耐磨機械密封,無泄漏、運用壽命長。
四、GDL多級管道離心泵作業原理:
立式多級泵體中裝有適量的水作為作業液。當葉輪按順時針方向旋轉時,水被葉輪拋向四周,因為離心力的效果,水構成了一個決定于泵腔形狀的近似于等厚度的關閉圓環。水環的下部分內外表恰好與葉輪輪轂相切,水環的上部內外表剛好與葉片頂端觸摸(實踐上葉片在水環內有一定的插入深度)。此時葉輪輪轂與水環之間構成一個月牙形空間,而這一空間又被葉輪分紅和葉片數目持平的若干個小腔。
如果以葉輪的下部0°為起點,那么葉輪在旋轉前180°時小腔的容積由小變大,且與端面上的吸氣口相通,此時氣體被吸入,當吸氣終了時小腔則與吸氣口阻隔;當葉輪繼續旋轉時,小腔由大變小,使氣體被緊縮;當小腔與排氣口相通時,氣體便被排出泵外
五、GDL多級管道離心泵類型含義:
例:80GDL36-12×5
80-進出口直徑
GDL系列立式多級離心泵
36-額外流量(m3/h)
12-額外揚程
5-泵級數
