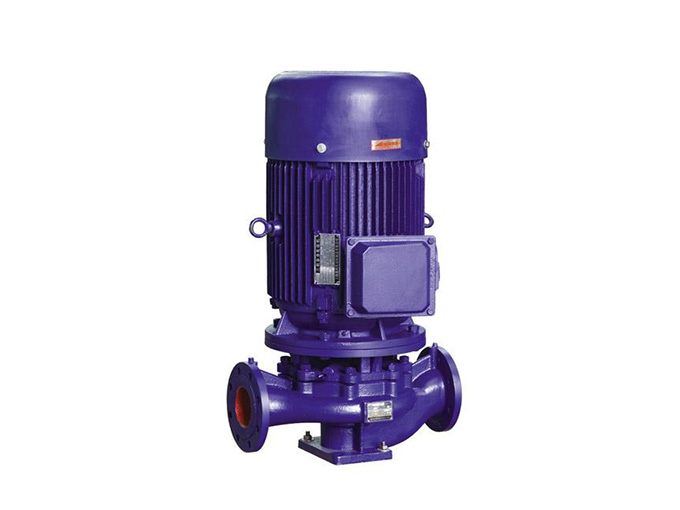

一、 IHG型管道離心泵概述:
IHG型系列單級單吸管道化工泵,是本單位科技人員聯合國國內水泵專家,選用國內優異水力模型,選用IH型離心泵之性能參數,在一般立式泵的基礎上進行巧妙組合規劃而成,該系列產品具有高效節能、噪音低、性能牢靠等優點,契合國家機械部JB/T53058-93的規范要求,產品按世界ISO2858規范規劃制作。IHGB型立式不銹鋼防爆型化工離心泵,運用于輸送易燃性化工液體。
IHGBD型立式低轉速離心泵,適用于環境噪聲要求很低的場合及空調循環等。
二、 IHG型管道離心泵結構闡明:
1、機械密封前置有承磨付,泵蓋上設上密封冷卻、沖刷孔,適用于抽送介質易揮發或結晶的場合,延長在介質含微小顆粒時機械密封的運用壽命。
2、泵與電機軸承組合裝備,確保軸工作精度,提高了密封的牢靠性。
3、機械密封選用硬質合金材料。
4、裝置檢修便利,無需拆動管路途體系,只需卸下泵聯體座螺母即可抽出悉數轉子部件。
5、IHG型單級單吸管道化工泵可根據運用要求即流量和揚程的需求選用泵的串、并聯運轉方法。
6、IHG型單級單吸管道化工泵可根據管路安置的要求選用泵的豎式和橫式裝置。
三、 IHG型管道離心泵型號闡明:
50—泵進出口直徑為50mm
160—葉輪名義外徑為160mm
I—流量分類
A—葉輪外徑切開代號
B—葉輪經第2次切開
IHG—單級單吸立式不銹鋼化工泵
例:IHGBD50-160(I)A(B)
50—泵進出口直徑為50mm
160—葉輪名義外徑為160mm
I—流量分類
A—葉輪外徑切開代號
B—葉輪經第2次切開
IHGBD—低速立式不銹鋼防爆化工泵
