變頻恒壓供水控制柜原理圖與接線圖

時間:2018-01-23 11:07?? 作者:xiaoming 點擊:

一、西安南邊泵業的恒壓變頻供水設備接線應如下所示:


  西安南方泵業的恒壓變頻供水設備應先把24V和DCOM拆開,將變頻器的GND端子與DCOM端子短接 。

  按ABB標準宏接線:

  恒壓供水控制器的DC0-10V端子接到變頻器的AI1端子。

  恒壓供水控制器的信號公共點2端子接到變頻器的3號AGND端子。

  恒壓供水控制器的正轉運行端子接到變頻器的DI1端子。

  恒壓供水控制器的信號公共點1端子接到變頻器的+24V端子。

  將變頻器的GND端子與DCOM端子短接。

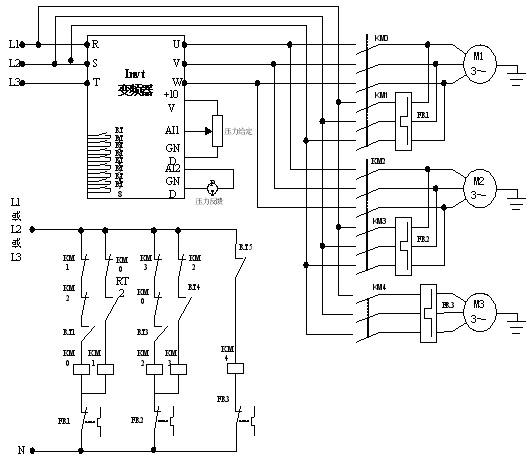

二、西安南方泵業的恒壓變頻供水設備接線如圖所示:

恒壓變頻供水設備圖




看完該信息是不是理解了如何接恒壓變頻供水設備的接線程序,在看看其他相關信息吧!
